БЛОК ПИТАНИЯ-КОММУТАЦИИ БПК-2(4,5)Р

Код товара: 22458

Под заказ с центрального склада

За подробной информацией обратитесь к нашим экспертам по бесплатному номеру 8 800 2500 740

Описание

Блоки питания-коммутации используется для питания устройств СЕНС и управления исполнительными механизмами посредством переключения контактов реле по сигналам датчиков системы измерительной “СЕНС” (СИ СЕНС).

Блоки питания-коммутации с индексом “-ГС” имеют выход для подключения сирены ВС-3М-12(24)В. Каждое реле и выход на сирену могут быть запрограммированы на срабатывание от одного или нескольких значений различных измеряемых параметров одного или нескольких датчиков, позволяя задавать требуемый алгоритм автоматического управления, блокировок и сигнализации. Программирование блоков коммутации осуществляется с помощью сигнализатора МС-К-500-… или при помощи компьютера из программы “Настройка” (потребуется адаптер ЛИН-RS232… или ЛИН-USB).

Блоки питания-коммутации отличаются числом реле, напряжением питания и исполнением корпуса.

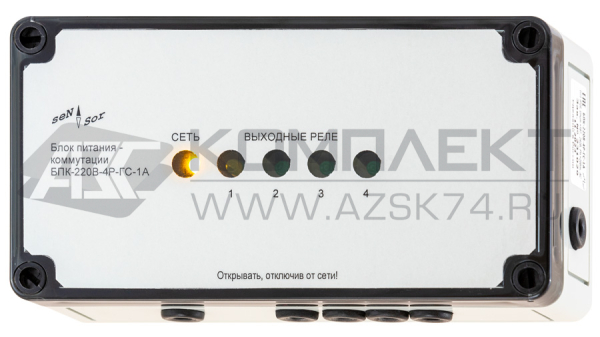

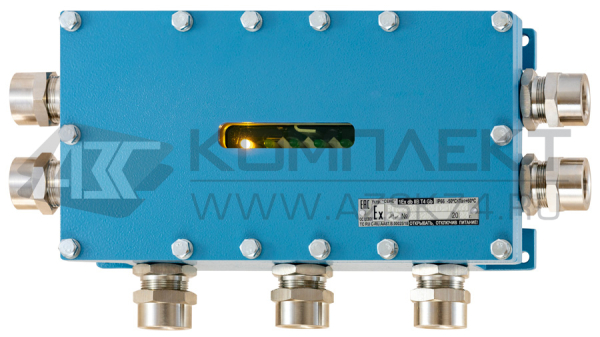

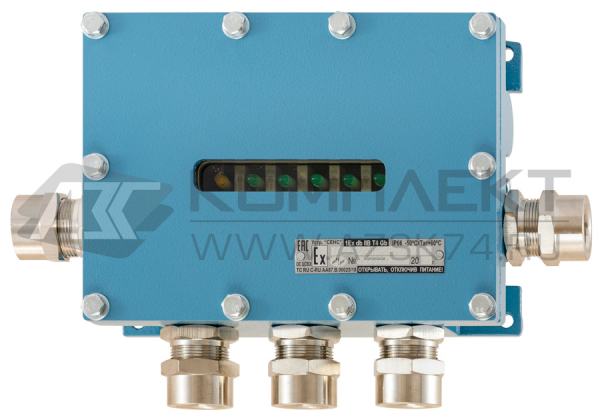

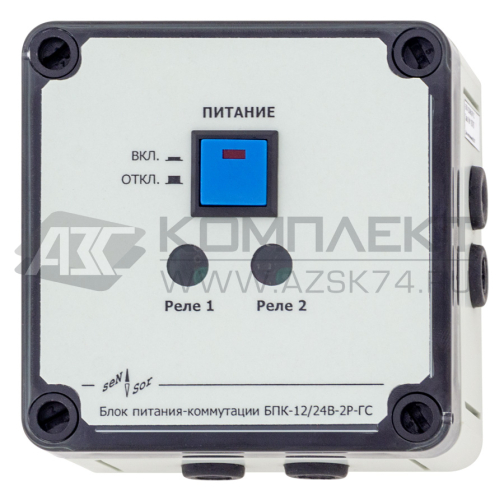

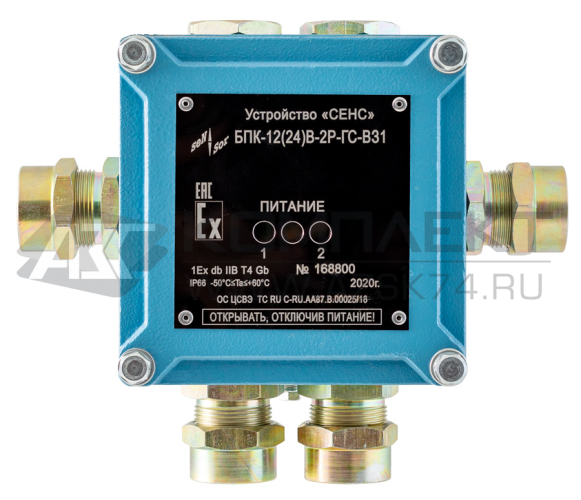

Блоки питания-коммутации, выполненные в пластиковом корпусе, имеют взрывозащищенный аналог в корпусе из алюминиевого сплава с индексом «-ВЗ1».

Исполнение	220В-4Р	220В-4Р-ВЗ1	12/24В-2Р	12/24В-2Р-ВЗ1	12/24В-5Р	12/24В-5Р-ВЗ1
Напряжение питания номинальное, В	220 (AC)		12 / 24 (DC)
Напряжение питания допустимое, В	от 187 до 242 (AC)		от 12 до 28 (DC)		от 10,5 до 30 (DC)
Входной ток, А, не более	—				1
Потребляемая мощность, Вт, не более	20		1 (без нагрузки); 6 (при максимальной нагрузке)		—
Выходное напряжение, В	от 8,1 до 9,9
Ток нагрузки, мА, не более	1000				800
Количество релейных выходов	4		2		5
Коммутационная способность реле В / А, не более	250 (AC) / 6; 300 (DC) / 0,18; 60 (DC) / 0,3; 28 (DC) / 6
Группа механического исполнения	М39	М6	М39	М6	—
Материал корпуса	ударопрочный полистирол	АК7ч или АЛ9	ударопрочный полистирол	АК7ч или АЛ9	ударопрочный полистирол	АК7ч или АЛ9
Климатическое исполнение по ГОСТ 15150	УХЛ3	УХЛ1	УХЛ3	УХЛ1	УХЛ4	УХЛ1
Температура окружающей среды, ℃	от -10 до +50	от -50 до +60	от -10 до +50	от -50 до +60	от 5 до 50	от -50 до +60
Степень защиты по ГОСТ 14254	IP20	IP66	IP20	IP66	IP30	IP66
Маркировка взрывозащиты	—	1 Ex db IIB T4 Gb	—	1 Ex db IIB T4 Gb	—	1 Ex db IIB T4 Gb
Габаритные размеры Ш × В × Г, мм, не более	185 × 97 × 57	347 × 227 × 75	94 × 94 × 60	160 × 200 × 68	160 × 200 × 68	277 × 186 × 86
Назначенный срок службы, лет	10
Масса, кг, не более	0,6	3,5	0,3	2,5	0,3	0,3
