Донные клапаны

Назначение

Пневматический донный клапан — обязательное устройство согласно требованиям ДОПОГ (дорожная перевозка опасных грузов). Он выполняет две функции:

1. Слив-налив светлых нефтепродуктов через нижнюю часть резервуара (как правило, автоцистерны).
2. Аварийный сброс содержимого емкости в ручном режиме.

Клапан предназначен для повседневных операций с топливом, а также для предотвращения разлива горючего в случае разгерметизации цистерны.

Принцип действия

Запирающим элементом донного клапана является диафрагма из маслобензостойкой эластичной резины. Диафрагма работает как тарельчатый клапан, полностью перекрывая сечение трубы.

В автоматическом режиме устройство управляется пневматикой. В режиме ручного управления — штатной рукояткой.

Разновидности

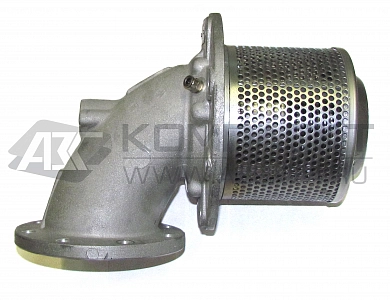

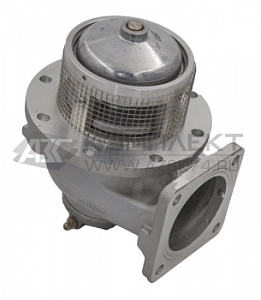

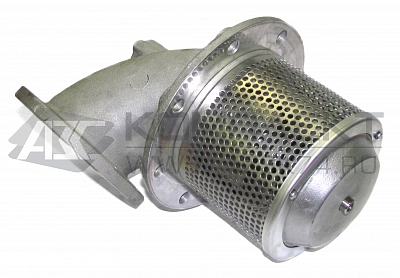

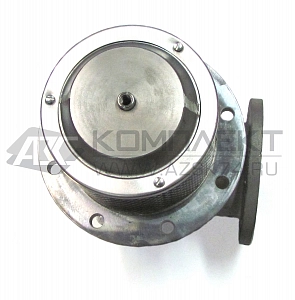

В зависимости от сортамента производителя управляющий механизм может быть встроенным (модели ДКП 90/1, 90/2) или вынесенным на колено патрубка (модель производства НефАЗ).

Типичные технические показатели, характерные для большинства автоцистерн:

• диаметр условного прохода (Ду) — 90 или 100 мм;
• пропускная способность — 2500 л/мин;
• материал корпуса и деталей — искробезопасный сплав алюминия;
• рабочее давление — 2,5-5,5 бар;
• температура окружающей среды — от −45 до +65 °С.

Применение

Донные клапаны широко применяются в стандартных резервуарах и автомобильных бензовозах. Они обязательны к установке для наземных емкостей объемом более 5 куб. м. Также их используют для оборудования НПЗ, хранилищ нефтепродуктов и ГСМ, в мобильных топливозаправщиках.
