КЛАПАН ДОННЫЙ ДКП- 90

Как мы знаем, нефтепродукты относят к грузам 3 класса опасности. В связи с тем, что бензовозы и топливозаправщики перевозят такой груз по дорогам всеобщего пользования, к ним предъявляются повышенные условия. Регулируются они сводом правил - ДОПОГ. В соответствии правилами, на автоцистерне должен быть донный клапан. Этот прибор обеспечит герметичность цистерны в непредвиденной ситуации и защитит от утечки.

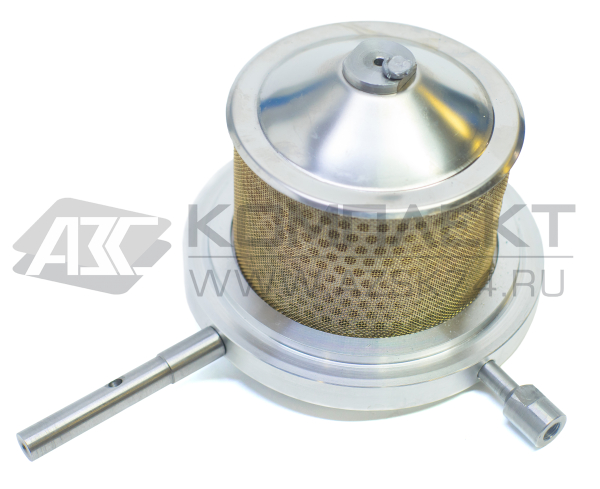

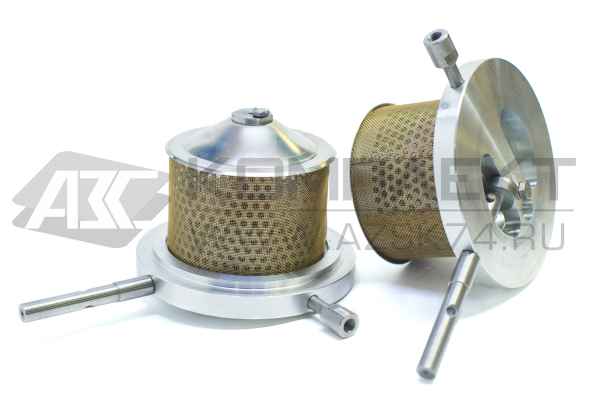

Ниже представлен вашему вниманию клапан донный ДКП-90 с ручным дублированием и с пневмовключением. Разберем его подробнее. Клапан относится к комбинированному типу. Пневмопривод дублируется запорным ручным устройством. Это самый универсальный вид. При отказе пневматики возможен переход на ручное управление.

Модификации клапана ДКП-90. Характеристики донного клапана ДКП - 90/01

Бывает двух видов ДКП-90/1 и 90/2. Первый применяется для светлых нефтепродуктов, второй применим для воды, нехимическими примесями и в смеси с противокристаллизационными жидкостями. Мы остановимся более подробно на клапане ДКП-90/01.

Донный клапан ДКП-90/01 обеспечивает дистанционный налив или слив нефтепродуктов в цистернах бензовозах, топливозаправщиках или других емкостей. Также клапан оборудован ручным дублером и может открываться с помощью него. Для этого необходимо рукоятку ручного дублера повернуть по часовой стрелки до момента фиксированного положения кулачка на 150. Для закрытия клапана, нужно ее вернуть в исходное положение.

Рабочими средами клапана являются: бензин, керосин, дизельное топливо, авиационное топливо. Изготавливается в исполнении УХЛ2 . Работает при температуре окружающей среды от -40 до +40.

Устройство клапана ДКП-90/01

Донный клапан ДКП-90/01 состоит из следующих частей:

1 - основание; 2 - цилиндр; 3 - направляющий поршень; 4 - винт стопорной; 5 - пружина; 6 - кольцо поршневое; 7 - сетка; 8 - крышка; 9 - гайка; 10 - ось, установленная в поршне; 11 - штуцер, служащий для подвода воздуха; 12 - ручной дублер, установленный в основании; 13 - толкатель; 14 - эксцентрик; 15 - втулка; 16 - шайба; 17 - кольцо; 18 - манжета; 19 - пломба; 20, 22, 23, 24, 25, 28 - кольца уплотнительные; 21 - сетка латунная; 26 - кольцо стопорное; 27 - винт.

Технические характеристики ДКП - 90/01:

• Диаметр, мм - 80;
• Диаметр, при использовании дублера, мм - 56 мм;
• Рабочее давление в полости 1, МПа - 0,6;
• Рабочее давление в полости 1, МПа - 0,05;
• Диапазон рабочего давления воздуха управляющей сети, МПа - 0,2 - 0,8;
• Тип присоединения к цистерне - фланцевое
• Тип присоединения к пневмомагистрали - К 1/8;
• Герметичность при давлении 0,6 Мпа - класс А;
• Температура рабочей среды,°С - до +80 С

Габаритные размеры -225 х 276,5 х 143 мм. Масса - не более 5 кг
