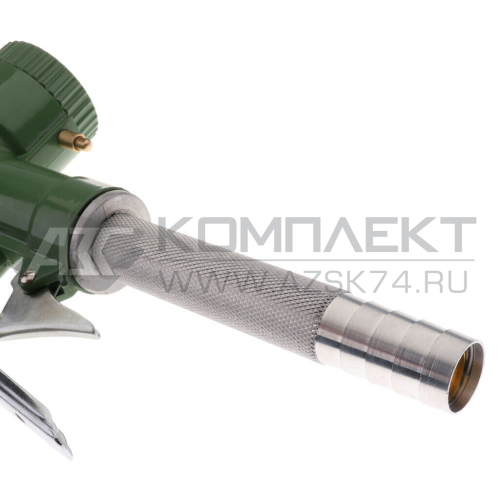

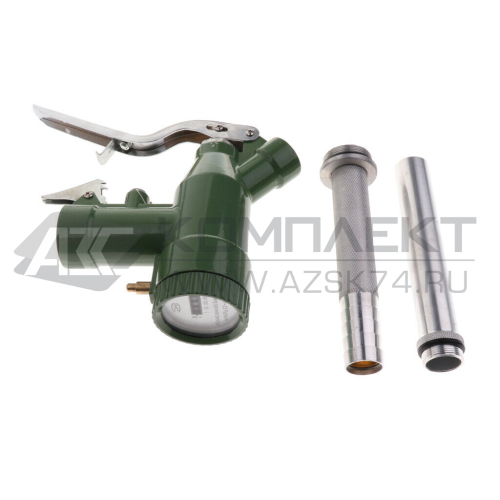

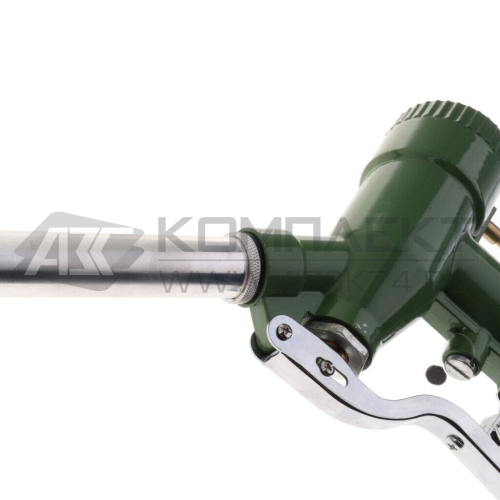

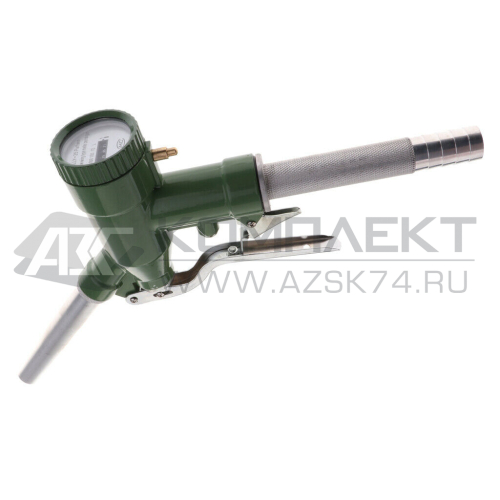

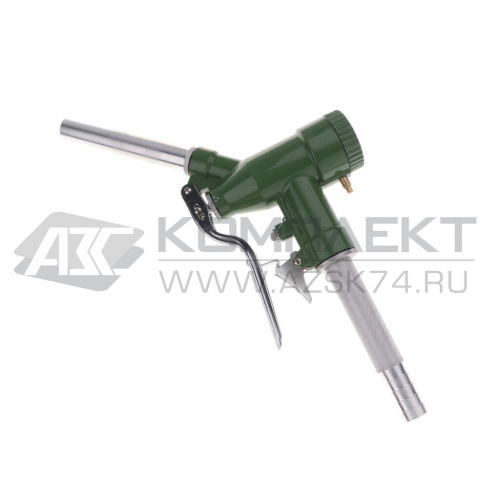

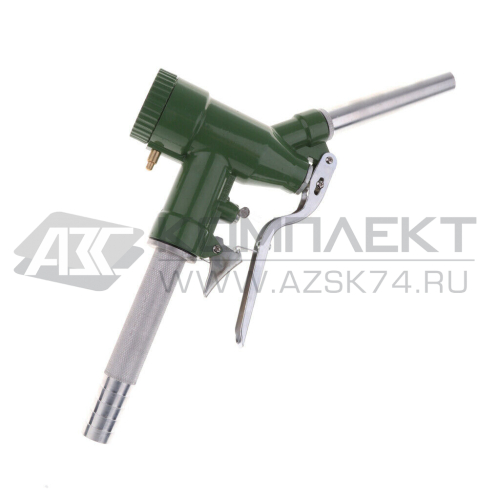

КРАН-СЧЕТЧИК LLY-25

Заправочный пистолет со счетчиком LLY 25 предназначен для измерения суммарного и разового количества дизельного топлива.

Кран счетчик LLY 25 применяется для внутрихозяйственного учета, как в стационарных установках, так и в наземных средствах заправки и перекачки. Применяется как пистолет для заправки топлива в небольших поселениях на заправочных станциях местного масштаба.

Технические характеристики пистолета со счетчиком LLY 25:

• Основные технические данные:
• Условный проход - 25 мм
• Рабочее давление - 1 МПа
• Допустимая погрешность: ±1%
• Мин.расход - 25 л/мин
• Номинальный расход - 35 л/мин
• Макс.расход - 65 л/мин
• Цена деления - 1 л
• Макс. задаваемая доза - 9999 л

Принцип работы кран-счетчика:

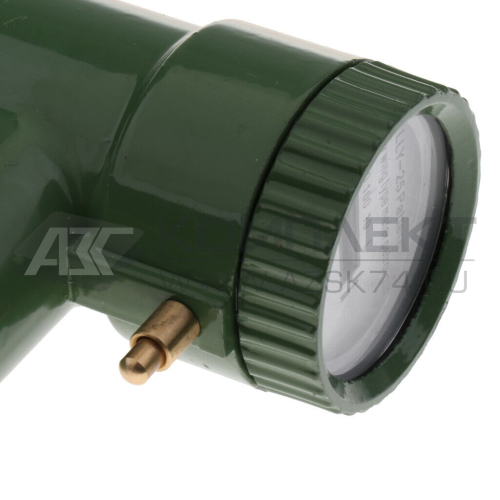

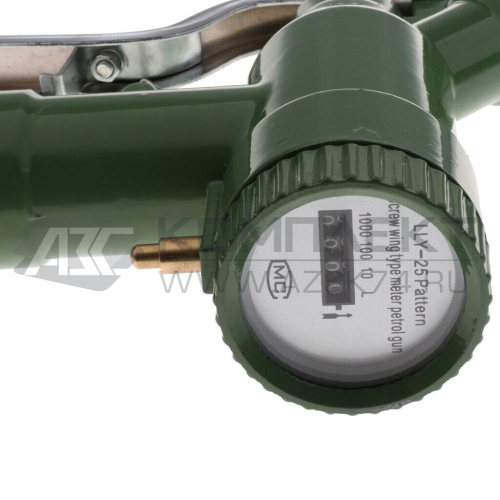

• Имея роликовые указатели для разового отсчета количества жидкости, пистолет со счетчиком служит для отсчета количества топлива, прошедшего через него. Роликовый разовый указатель крана LLY имеет устройство для установки показаний на ноль.
• Учет количества жидкости, прошедшей через пистолет-счетчик, основан на отсчете количества оборотов ведущего винта внутри топливо-раздаточного пистолета. Поток измеряемого топлива, поступая в счетчик и проходя через измеритель объема, теряет часть напора на создание крутящего момента, приводящего винты во вращение. Измерение количества жидкости пистолетом со счетчиком происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрическими расточками обоймы и винтами. Это устройство представляет собой объединение простейших топливораздаточного пистолета и счетчика топлива, точность и производительность которых уступают промышленным образцам.
• Нажатием на рычаг открывается клапан, топливо проходит через пистолет. При отпускании рычага крана под действием пружины клапан закрывается, перекрывая поток жидкости.
• Регулировочный винт предназначен для тарировки оборудования.
• Сливной патрубок раздаточного пистолета со счетчиком служит для направления жидкости в емкость при заправке.
