КОМПЛЕКС АСН - 12ВГ (1/1)

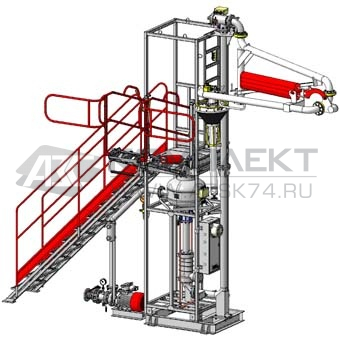

Измерительный комплекс верхнего дозированного налива маловязких неагрессивных жидкостей с коммерческим учетом в объемных и массовых единицах, АСН - 12ВГ модуль Ду100 в комплекте с расходомером, с насосом, с входной лестницей и перекидным трапом, обслуживающий один отсек а/ц с одной стороны наливного островка.

Безопасность:

Измерительные комплексы изготовлены согласно требований промышленной безопасности и обеспечивают максимальную безопасность при операциях слива-налива нефтепродуктов.

Для обеспечения безопасности налива применены следующие решения:
- блок заземления с определением электроемкости автоцистерны и контролем цепи заземления имеет функцию распознавания автоцистерны от заземленной металлоконструкции;
- обеспечивается ограничение скорости налива в начальный и конечный период налива согласно правил государственных нормативов (во избежание возникновения статического электричества);
- наливной телескопический наконечник оснащен самотормозящей лебедкой для опуска и подъема телескопической трубы с датчиком;
- общая шина заземления к которой присоединяются как внешние, так и внутренние клеммы.

Комплексы оснащены датчиками, обеспечивающими автоматическое прекращение налива:
- при достижении заданной дозы;
- при срабатывании датчика ограничения уровня;
- через 20 сек. после прекращения потока от расходомера;
- при нарушении заземления (комплекс оснащен устройством заземления автоцистерн);
- при ручном отключении насоса;
- при отключении процесса налива оператором с поста налива;
- при отключении процесса налива оператором с кнопки "СТОП" на наливном наконечнике;
- дистанционно с ПДУ или компьютера, расположенных в операторной, в автоматическом режиме или оператором при аварийной ситуации в соответствии с технологическим регламентом;
- при получении сигнала от датчиков загазованности;
- при срабатывании датчика наличия продукта в фильтре газоотделителе, что свидетельствует об отсутствии продукта в фильтре или большом количестве воздуха в нем.
Устройство заземления автоцистерн не дает разрешение на налив продукта при неполном заземлении.

Экологичность:

Герметичность стыковки АСН с автоцистерной обеспечивается использованием крышек отсеков автоцистерны с унифицированными размерами заливной горловины и уплотняющей крышкой наливного наконечника.

Стыковка наливного наконечника с заливной горловиной крышки авто-цистерны производится путем поворота двух рычагов и обеспечивает абсолютную герметичность по сравнению с конусным уплотнением, при котором в атмосферу выбрасывается до 50% вытесняемой паровоздушной смеси.

Наливные стояки оснащены переносными каплесборниками.

Обеспечивается отвод ПВС из зоны налива при заполнении автоцистерны через специальный рукав "на свечу" или к установке к установке рекуперации паров.

Рукава отвода паров оснащены огнепреградителем и обратным клапаном.

Метрология:

Измерительная схема установки налива полностью соответствует рекомендациям международной и метрологической организации МОЗМ.

Применение комплексной измерительной схемы состоящей из насоса, расходомера, клапана отсекателя и управляющего контроллера позволяет добиться максимальной точности при дозированном отпуске нефтепродуктов в автоцистерны с точностью 0,15% по объему и 0,25% по массе (при заказе АСН с массовым расходомером).

Регулировка расхода и поддержание постоянной производительности налива осуществляется программным путем и позволяет производить настройку расхода для конкретного технологического трубопровода объекта, с учетом высоты взлива в резервуаре и минимизировать гидроудары, что увеличивает точность дозирования.

Метрологические функции оборудования:
- контроль дозы отпущенного продукта на контроллере управления на посту налива;
- учет отпущенной дозы в единицах массы (при заказе АСН с массовым расходомером), фактического объема и объема, приведенного к заданной температуре (ПО "АРМ Оператора налива слива");
- задание дозы из операторной;
- продолжение отпуска заданной дозы при устранении аварии с разрешения оператора с ПДУ или компьютера;
- отображение информации о суммарном количестве отпущенного топлива по вызову оператора на ПДУ или при подаче соответствующей команды с компьютера;
- высокая точность дозирования и защита от гидроудара.

Автоматизация:

- датчик предельного уровня в автоцистерне;
- контроль за переливом при помощи монитора налива;
- кнопка "СТОП" для аварийного останова налива;
- датчик наличия продукта в ФГУ;
- датчик загрязненности ФГУ (с выводом информации на ПО и блок индикации);
- кнопка ПУСК/СТОП на посту налива;
- кнопка аварийного останова;
- расходомер (массовый или объемный);
- термодатчик (при установке массового расходомера термодатчик встроенный);
- устройство заземления с определением электороемкости автоцистерны с возможностью распознавания цистерны от металлоконструкции;
- регулирующий клапан отсекатель электроуправляемый с сигнализацией положения;
- разрешение налива (наливщиком из операторной);
- электроуправляемый клапан сброса воздуха для опорожнения наливного стояка;
- силовой шкаф с возможностью управления АСН, насосом с контролируемыми датчиками, а так же управление дополнительными сервисными устройствами (датчиками загазованности, пожарной сигнализации, терминалами доступа и т.д.);
- информационная связь с блока управления расположенного на посту налива в операторную интерфейс RS-485 протокол Modbus RTU;
- ПО "АРМ оператора налива-слива" возможно вводить в состав SCADA систем;
- отображение параметров процесса налива для визуального контроля водителем или оператором налива на контроллере управления на посту налива;
- сохранение в отсчётном устройстве информации о суммарном количестве отпущенного топлива и отсутствие возможности его изменения в течение 10 лет при отключении электропитания;
- локальное управление процессом налива.

Программное обеспечение:

Управление установкой осуществляется при помощи программного продукта установленного на рабочем компьютере оператора налива "АРМ оператора налива-слива", который может поддерживать до 16 постов налива с фискализацией событий. Программный продукт "АРМ оператора налива-слива" обеспечивает при подключении интернета дистанционную диагностику работы оборудования установок налива, а так же поддерживает управление оборудованием для дозирования присадок при получении брендовых топлив.

ПО "АРМ оператора налива-слива" возможно вводить в состав SCADA систем.

Надежность:

Надежная контролируемая подача продукта. Герметичность шарнирных соединений. Защита от коррозии и сохранность внешнего вида достигается применением следующих методов: цинковое покрытие горячим способом, дробеструйная обработка и покрытие двухкомпонентной эмалью.

Технические решения АСН:

Для сокращения ввода в эксплуатацию, установка состоит из отдельных модулей, которые в процессе изготовления стыкуются друг с другом, испытываются на реальном продукте и поставляются заказчику.

Измерительный комплекс АСН-модуль Ду100, имеет распределенное управление на основе полевых контроллеров, отвечающее за функции безопасности, заземления и перелива, точности отпуска, объединенных в общую информационную сеть, к которой в любой момент может быть подключен любой дополнительный компонент и при помощи конфигуратора включен в алгоритм программного продукта, обеспечивающего функционирование установки.

Герметически замкнутые полости установки с измеряемым продуктом оснащены сбросными клапанами, через которые сбрасывается жидкость в результате температурного воздействия. Сброс производится в специальные емкости.

Установка укомплектована дренажной системой и герметичным поддоном, на случай ее ремонта, замены быстроизнашивающихся деталей, в который сливается жидкость из внутренних полостей для исключения попадания ее на почву и окружающую среду.

Насосные блоки укомплектованы компенсаторами для присоединения к подающему трубопроводу для исключения температурных воздействий при эксплуатации, а также для исключения монтажных напряжений при присоединении к трубопроводу.

Дополнительные функции (по доп. заказу при поставке датчиков загазованности):
- датчик загазованности обеспечивает вывод информации на управляющий контроллер с формированием сигнализации;
- светозвуковая сигнализация "ГАЗ" на площадке АСН предупредительная - 10% НКПР и предаварийная - 20% НКПР;
- сигнал от датчика загазованности передается на силовой шкаф АСН для возможности прекращения налива при загазованности 20% НКПР.

Технические характеристики:

• Диаметр условного прохода стояка - 100 мм
• Зона обслуживания стояка верхнего налива - ±2,9 м  при высоте а/ц 2500 мм
• Температура окружающей среды - от -40 до +40°С для Кл. исп. У2
• Сейсмичность - С0
• Рабочее давление - 0,5 МПА (5 кгс/см²)
• Дискретность задания дозы в объёмных единицах - 1 л
• Верхний предел показаний электронного сумматора контроллера - 99999999
• Информационная связь центрального блока управления ЦБУ - интерфейс RS-485 протокол Modbus RTU
• Тонкость фильтрации фильтра - 100 мкм
• Тип применяемого насоса - КМ 100-80-170Е или КМС 100-80-180Е или Ш 80-2,5/37,5
• Тип применяемого счетчика - объемный счетчик ППВ 100-1,6 или массовый расходомер кариолисова типа Micro Motion Elite CMF-300 или Endress+Hauser 83F Dn80 или Yokogawa Rotomass
• Тип применяемого датчика предельного уровня при верхнем наливе - Камертонного типа или термисторного типа
• Диаметр горловины а/ц - 300 мм
• Высота обслуживаемых а/ц - от 2500 до 3900 мм
• Диаметр котла обслуживаемых автоцистерн - от 1200 до 2200 мм
• Наливной наконечник верхнего налива - Телескопический для закрытого или открытого налива с датчиком уровня и кнопкой СТОП
• Материал шарнирного трубопровода - Сталь 3 для исп. У2
• Материал металлоконструкции и опорных стоек, трапа, лестницы - Сталь 3 для исп. У2
• Материал шарниров - Сталь 45
• Материал уплотнений шарнирных соединений - Фторпласт - манжета, Пентасил - уплотнительные кольца, Маслобензостойкая резина - пыльник
• Материал проточной части наливного наконечника - Алюминиевый сплав АМг5
• Материал крышки наконечника -Алюминиевый сплав АМг5
• Материал рукава отвода паров - Сталь 20 – на прямых участках, Шарнир (сталь) на шарнирных сочленениях
• Диаметр рукава отвода паров - 70 мм
• Балансировка стояка, трапа - Пружинный балансир
• Срок службы АСН - 8 лет
• Масса комплекса - 1700 кг
