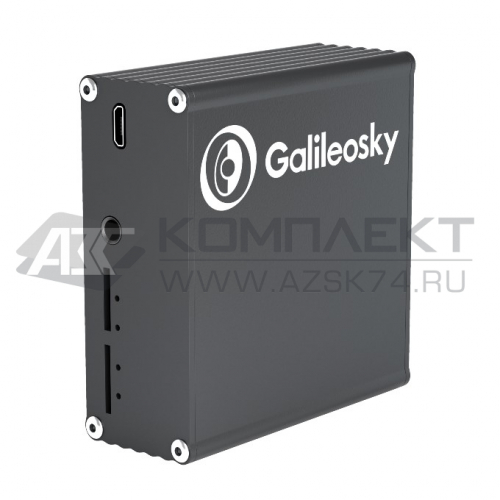

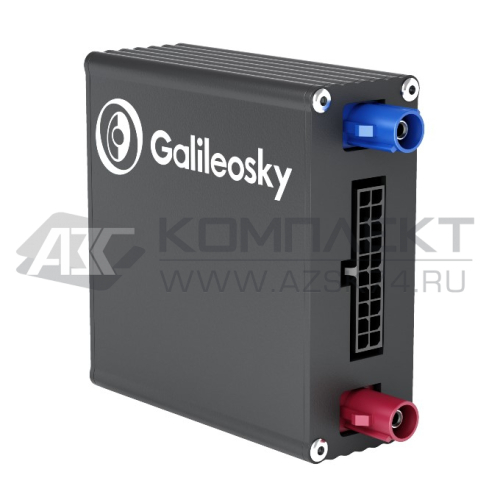

GALILEOSKY BASE BLOCK IRIDIUM

Назначение

Терминал спутникового мониторинга Galileosky Base Block Iridium идеален для использования в местах со слабым GSM сигналом или в местах его полного отсутствия. Преимуществом данной модели является наличие модуля Iridium, который обеспечивает спутниковую связь там, где GSM связь отсутствует. Спутниковый модуль Iridium обеспечивает 100% покрытие связи в любом уголке Земли, для задач, в которых это крайне важно. При этом Iridium может автоматически активизироваться, когда GSM связь пропадает и также автоматически переключать передачу данных на GSM канал, когда GSM связь восстанавливается. Также есть возможно настроить так, чтобы данные передавались по нужному системному событию, или например, при выезде авто из установленной геозоны и т.д. Таким образом обеспечивается бесперебойность передачи данных, и за счет настроек переключения модуля и отправки данных - экономия на связи.

Принцип работы терминалов Galileosky

Полученные данные передаются на сервер при помощи GPRS и далее по интернету на пульт диспетчера. Для обеспечения сохранности данных при пропадании сети GSM/3G терминал спутникового мониторинга Galileosky имеет внутреннюю энергонезависимую флэш-память. Также внутри спутникового терминала имеется аккумулятор, способный обеспечить его работу до 8 часов.

Особенности и спецификация

GPS/ГЛОНАСС прибор спутникового мониторинга Galileosky Base Block Iridium имеет возможность для подключения доп. устройств с помощью интерфейсов  RS 485, RS 232 и 1-Wire, а также создать индивидуальные настройки с помощью алгоритмов Easy Logic.

Терминал спутникового мониторинга Base Block Iridium умеет передавать данные, содержащиеся в CAN-шине авто, что позволяет вовремя заметить неисправность в работе техники и обеспечить безопасность и своевременный ремонт, обеспечивает такую возможно CAN Сканер в терминале Galileosky Base Block Iridium.

GPS/ГЛОНАСС терминал спутникового мониторинга Galileosky Base Block Iridium позволяет обеспечить сохранность данных и реализовать различные режимы передачи данных: «cтелс-режим» (выход на связь по расписанию), on-line мониторинг (поддержка непрерывной связи с сервером), или off-line мониторинг (выгрузка сохранённого архива через USB). Также терминал имеет возможность одновременной трансляции данных сразу на два сервера, и имеет внутреннюю память до 450 000 точек, с возможностью установки SD-карты.

В стандартный комплект поставки входит:

Соединительный разъем с контактами;

Комплект шнуров;

Антенна GPS/ГЛОНАСС;

Антенна Iridium;

Антенна GSM.

Возможности подключения дополнительных устройств

1-Wire

• RFID метки

• Ключи iButton DS1990, DS1982

• Термометры DS18S20 (DS1820, DS18B20)

CAN

• Поддержка протокола CAN-шины - J1939 (FMS, Scanner, User_29bit, User_11bit)

• Поддержка протокола CAN-шины - J1979 (Scanner, User_29bit, User_11bit)

CAN-LOG

• Тахограф Continental VDO (DTCO 3283, DTCO 1381) (алгоритм)

RS232

• Цифровые датчики уровня топлива

CAN-LOG

• Весовые индикаторы AWT640, CI5010A, WinScale Dinamica Generale, Тензо-М ТВ-003/05М, GRAINScale, МИДЛ МИ ВДА12Я

• Индикатор CUB5B

• Курсоуказатель Trimble

• Навигатор GARMIN

• Оборудование рефрижераторов ThermoKing, Euroscan и Carrier DataCold

• СКД Pressure Pro

• Счетчик электроэнергии РЭП-500

• Фотокамера GalileoSky

• Тахограф Атол Drive 5

• СКД Pressure Pro Pulse

• СКД TPMS

• Тахограф Continental VDO (DTCO 3283, DTCO 1381)

RS485

• Eurosens Delta

• UHF RFID Reader

• Тахографом ШТРИХ-ТахоRUS

• Тахографом Меркурий ТА-001

• СИ СЕНС

• RFID считыватель Matrix 5

• Цифровые датчики уровня топлива

• Фотокамера GalileoSky

• Дозиметр ДБГ-С11Д

ДАВ

• Аналогово-частотные датчики уровня топлива

• Импульсные расходомеры

• Датчики учета пассажиропотока

• Аналоговая тревожная кнопка

Основные параметры

ГЛОНАСС/GPS-модуль: Да

Наличие спутникового модуля Iridium: Да

Наличие модуля Bluetooth: Нет

GSM-модем: GSM 850/900/1800/1900

Тип антенн (ГЛОНАСС/GPS, GSM): Внешние

Канал передачи данных: GPRS/SMS

Время холодного старта: 25

Время горячего старта: 1

Точность определения координат, не хуже: 5 м

Поддержка 2G: Да

Поддержка 3G : Нет

Поддержка Wi-Fi: Нет

Размер внутренней памяти (МБ): 16

Максимальное количество точек во внутренней памяти: 450000

Размер внешней памяти (ГБ): 256

Количество слотов для SIM-карт: 1

Наличие входа для карты Micro-SD: Да

Поддержка CAN Scanner: Да

Интерфейс связи с ПК: USB 2.0

Цифровые интерфейсы: 1-Wire, CAN, USB, RS-485, RS-232

Входы и выходы

Количество аналогово-дискретных и частотно-импульсных входов: 4

Транзисторные выходы: 2

Количество цифровых входов RS232: 2

Количество цифровых входов RS485: 1

Наличие цифрового входа 1-Wire: Да

Возможность подключения микрофона: Да

Возможность подключения динамика: Да

Функции и поддержка устройств

Возможность изменения настроек через SMS: Да

Максимальное число камер/RS232: 2

Максимальное число камер/RS485: 1

Максимальное число ДУТ/RS485: 16

Максимальное число ДУТ/RS232: 2

Количество датчиков учета пассажиропотока: 8

Оснащение внутренним аккумулятором: Да

Голосовая связь: Да

Возможность подключения тангенты: Да

Наличие акселерометра: Да

RS232. Система безопасного вождения AIDRIVING С7: Да

RS485. Информационные табло ITLINE и ИСКРА: Да

RS485. Датчики пассажиропотока ПП-01: Да

1-Wire. RFID метки: Да

1-Wire. Ключи iButton: Да

1-Wire. Термометры, датчики температуры и влажности: Да

CAN. Протокол CAN-шины - J1939 (FMS, Scaner, User_29bit, User_11bit): Да

CAN. Протокол CAN-шины - J1979 (Scaner, User_29bit, User_11bit): Да

RS232. Цифровые датчики уровня топлива: Да

RS232. CAN-LOG: Да

RS232. Весовой индикатор AWT640: Да

RS232. Весовой индикатор CI5010A: Да

RS232. Весовой индикатор Digi-Star 400 и GT460: Да

RS232. Весовой индикатор WinScale Dinamica Generale: Да

RS232. Весовой индикатор Тензо-М ТВ-003/05М: Да

RS232. Индикатор CUB5B: Да

RS232. Курсоуказатель Trimble: Да

RS232. Навигатор GARMIN: Да

RS232. Оборудование рефрижераторов ThermoKing, Euroscan, Carrier DataCold: Да

RS232. СКД Pressure Pro: Да

RS232. Счетчик электроэнергии РЭП-500: Да

RS232. Фотокамера JC029F-Y01: Да

RS232. Тахографо Атол Drive 5: Да

RS232. Весовой индикатор GRAINScale: Да

RS232. Весовой индикатор МИДЛ МИ ВДА12Я: Да

RS232. СКД Pressure Pro Pulse: Да

RS232. СКД TPMS: Да

RS232. Тахограф Continental VDO (DTCO 3283, DTCO 1381): Да

RS232. Регистратор iQFreeze: Да

RS232. Регистратор температуры «HI-P21»: Да

RS232. Датчик вращения DZ300: Да

RS485. Eurosens Delta: Да

RS485. Устройство UHF RFID Reader: Да

RS485. Тахограф ШТРИХ-ТахоRUS: Да

RS485. Тахограф Меркурий ТА-001: Да

RS485. СИ СЕНС: Да

RS485. RFID считыватель Matrix 5: Да

RS485. Цифровые датчики уровня топлива: Да

RS485. CAN-log: Да

RS485. Дозиметр ДБГ-С11Д: Да

RS485. Монитор Dixell Prime CX: Да

RS485. Бесконтактный уровнемер УЛМ-31А: Да

ДАВ. Аналогово-частотные датчики уровня топлива: Да

ДАВ. Импульсные расходомеры: Да

ДАВ. Аналоговые датчики учета пассажиропотока: Да

ДАВ. Аналоговая тревожная кнопка: Да

Автоинформатор: Да

Тангента или динамик и микрофон: Да

Возможность прослушивания салона: Да (доп. микрофон)

Акустический поиск прибора: Да (доп. микрофон)

Охранные функции(проникновение, удар, контроль доступа, управление выходами): Да

Контроль параметров (скорость, выезд из зоны наблюдения, переворот): Да

Функции оповещения (Сообщение в ПО мониторинга, СМС, тел.звонок, фото): Да

Работа с тревожной кнопкой: Да

Автоматическое отключение при снижении уровня заряда аккумулятора ТС: Да (Easy Logic)

Работа с периферийными устройствами по беспроводной связи: Нет

Настройка спящего режима на стоянке: Да (Easy Logic)

Выход на связь по расписанию: Да (Easy Logic)

Задание режимов передачи данных в роуминге: Да (Easy Logic)

Удаленная настройка и диагностика через Конфигуратор: Да

Отправка данных мониторинга одновременно на 2 сервера: Да

Корпус

Усиленные разъемы: Нет

Материал корпуса: Металл

Степень защиты корпуса: IP54

Вес: 215 г

Размер: 80*71*40 мм

Срок службы

Гарантийный срок: 2 года

Средний срок службы: 10 лет

Срок службы внутренней аккумуляторной батареи: 500 циклов заряда/разряда, но не более 3 лет

Рабочий диапазон температур: -40 …+ 85 С

Питание

Средняя потребляемая мощность: 0,6 Вт

Встроенная АКБ: Li-Ion, 600 мАч

Напряжение питания: 9-39 В

Диапазон измеряемых напряжений ДАВ: 0-33 В

Максимальная измеряемая частота ДАВ: 4 кГц

Максимальное напряжение, подключаемое к выходу терминала: 30В

Максимальный ток, подключаемый к выходу терминала: 80мА
