КРЫШКА ЛЮКА ЦИСТЕРНЫ 363.00.00.00-108

Крышки люков цистерн имеют большое значение. Они выполняют ряд важных функций, таких как:

• верное открытие и закрытие заливного отверстия;
• герметичную пристыковку наливных приборов загрузочных устройств;
• монтаж дыхательных приспособлений, датчиков, ограничителей налива на крышке;
• регулирование давления, его сброс, в случае нарушения целостности отсека. А также сброс избыточного, в случае изменений наружной температуры;
• возможность пропускать паровоздушную смесь при операциях герметичного налива и слива продукта.

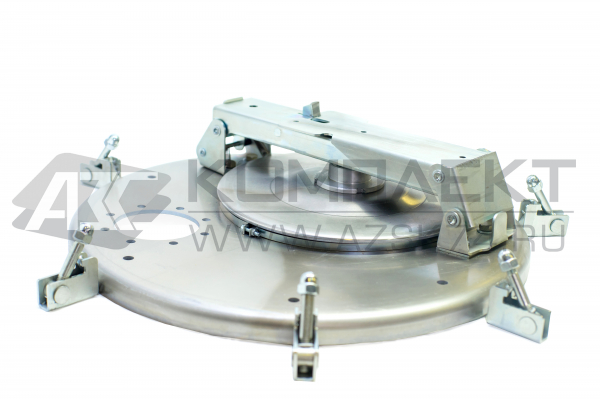

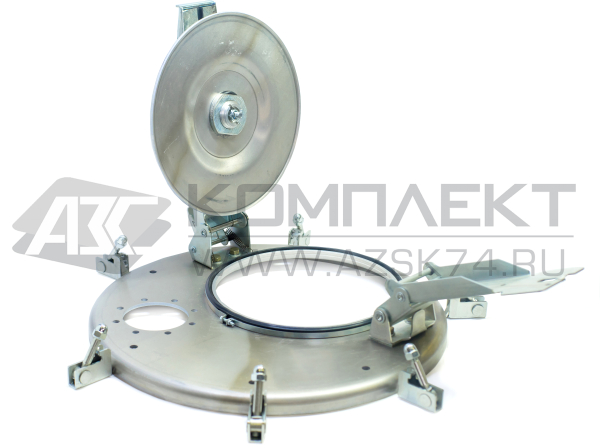

Крышки цистерн размещаются на горловине отсеков автоцистерн, которые созданы для герметичного верхнего или нижнего налива. Ниже представлена крышка люка автоцистерны 363.00.00.00-108.

Указания по эксплуатации крышки люка бензовоза 363.00.00.00-108

Крышка изготавливается из сплава алюминия в исполнении УХЛ1. Может эксплуатироваться при температуре от - 60 до + 40 С. Применяется со светлыми нефтепродуктами. Изделие соответствует ТУ, тех. документам, ДОПОГ.

Чертеж крышки люка цистерны 363.00.00.00-108

Технические характеристики крышки сливного прибора цистерны

• Диаметр горловины – 300 мм;
• Давление, при котором крышка сохраняет герметичность – 0,035 МПа;
• Максимальные механические нагрузки – до 1000 Н;
• Температура работы, С – -60 – +50;
• Материал крышки отсека автоцистерны – сплав АМг3М 6 или АМг3М 5;
• Масса – до 8,5 кг;
• Наличие отверстий под приборы – любое, по требованию

Условные обозначения монтажных отверстий крышки люка цистерны 363.00.00.00- 108

Крышка имеет следующие обозначения крепежных отверстий, которые необходимо использовать при запросе:

• УДОП – под устройство дыхательное УД2-80 с огневым предохранителем;
• ДУ – под электрический датчик предельного уровня;
• ОУН – под ограничитель уровня налива;
• К – под клапан дыхательный К5852.

Ниже представлена подробная таблица с обозначениями:
