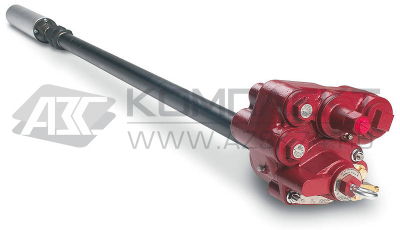

АГРЕГАТ НАСОСНЫЙ ПОГРУЖНОЙ АНП-10/10Е (1,1 КВТ)

Диапазон регулирования телескопического трубопровода 2095-3515 мм. Под заказ возможно изготовление 5 и 7,5 метров.

АНП-10Т (А - агрегат; Н - насосный; П - погружной; 10 - производительность, м3/ч; Т - телескопический) используется для подачи топлива из резервуара к топливораздаточным колонкам на АЗС или для подачи топлива в любой технологической линии.

Агрегат является составной частью системы подачи топлива топливораздаточных колонок (ТРК) с напорной гидравликой и предназначен для подачи различных видов жидкого топлива из резервуара к постам налива ТРК на АЗС.

Составные части агрегата АНП-10Т:

• манифольд;
• пакер;
• стояк;
• труба наружная;
• труба внутренняя;
• муфта внешняя;
• электронасос ЭЦПБ-10-10 (аналог электронасосов «Fe Petro» и «Red Jacket») ;
• место установки детектора утечек;
• колпачок;
• кабельный ввод.

Обновленная конструкция насосного агрегата имеет ряд преимуществ относительно стандартного цельнотрубного агрегата АНП-10:

• При обслуживании агрегата, съёмная секция - пакер в комплекте с телескопическим трубопроводом и электронасосом, демонтируются путем откручивания трёх гаек;
• Соединительная коробка встроена в манифольд агрегата и полностью изолирована от топливной магистрали, имеет герметичный кабельный ввод;
• Агрегат снабжён каналом для установки детектора утечек;
• Комплектуется электронасосом (турбиной) ЭЦПБ-10-10 отечественного производства, являющейся полным аналогом электронасосов «Fe Petro» и «Red Jacket».
• Для предотвращения протечки топлива в процессе обслуживания агрегата, предусмотрен механизм открытия клапана напорного для сброса давления в напорном трубопроводе и слива топлива обратно в резервуар.Напорный трубопровод имеет телескопическую конструкцию, позволяющую регулировать его длину при монтаже.

• Модификация - АНП-10Т
• Производительность - до 200 л/мин
• Потребляемая мощность - 0,75 л/с

• Масса - не более 80 кг

• штуцер резьбовой 1786.01.00.05 (с двумя наружными резьбами2”);
• установочный патрубок (стояк) 1786.03.00.00 с фланцем Ду100 на 8 отверстий;
• прокладка 1786.10.00.02 (для герметизации соединения между фланцами стояка и приварным фланцем крышки резервуара).

• реле электронное защиты электродвигателей РЭЗЭ-6 (или аналог);
• шкаф электрический для подключения АНП-10Т (в составе с РЭЗЭ-6).;
• монтажный комплект (состоит из двух колен с фланцами);

• фланец установочный (приварной)  Ду100 1786.10.00.01 (для приварки к крышке резервуара), с четырьмя шпильками М 16, на диаметре 170 мм;

• адаптер 4” (с внутренней резьбой  4”) 1786.03.00.00-02 (для крепления агрегата АНП-10 к жестко приваренному на крышку резервуара стояку с наружной резьбой 4”);

• гибкое соединение  Ду50, L=600мм(штуцер-гайка 2”) в комплекте с уплотнительной прокладкой


• ключ 1786.10.01.00 (для откручивания заглушек 1786.01.00.04, 1786.00.00.00 на корпусе насоса);
• ключ 1786.00.00.30 (для откручивания штуцера 1786.00.00.15 при изменении длины телескопической трубы).
