ТОПЛИВОРАЗДАТОЧНЫЙ МОДУЛЬ EXZOTRON EFL - 4.02

Назначение

Заправочный модуль для дизельного топлива Exzotron EFL- 4.02 используется на топливозаправщиках и ведомственных АЗС для выдачи топлива по картам доступа.

EFL 4.02 получает импульсы со счётчиков ППО через УСС с двухфазным импульсным выходом или с дозаторов заправочных колонок Топаз, Нара и других с помощью генераторов импульсов. Также модуль EFL 4.02 управляет запорными клапанами на открытие для осуществления раздачи или на закрытие для остановки выдачи при достижении лимита по карте доступа.

Возможности топливораздаточного модуля EFL-4.02:

Модель по функционалу похожа на EFL 5.0, основным отличием является отсутствие клавиатуры для дозовой выдачи, что значительно уменьшает стоимость данной модели, при этом сохраняя ключевой функционал. При заправках до полного бака или с по лимитам. Основная задача данного топливораздаточного модуля сделать отчетность и учет топлива прозрачными и простыми.

Модель имеет влагозащищённый корпус, что позволяет размещать модуль на улице.

Технические характеристики:

• Напряжение питания: от 9 до 23 вольт (встроен преобразователь напряжения на 24В)

• Вес: 5 кг

• Высота: 41 см

• Ширина: 35 см

• Глубина: 17 см

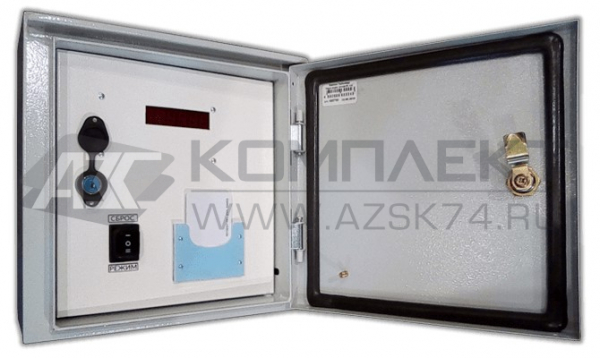

Состав модуля:

• Влагозащищенный корпус с внешней дверкой.

• Блок питания с гальванической развязкой и защитой по питанию 9-36 на 24В.50 ватт.

• Электронное табло для индикации выдачи топлива EFD (контроль УСС, RS485)

• Программируемый считыватель RFID ERF-01 с внешней антенной.

• Блок байпас.(тумблер резервного открытия клапана)

• Кнопка сброс.

• Кнопка выбор режима отображения.

• Комплект креплений для монтажа корпуса.

Подключаемое оборудование:

Снятие показаний со счетчика топлива:

• Устройство УСС Б70,25- двухфазное снятие сигнала с счетчиков серии ППО(12 вольт).

• Генератор импульсов для снятия показаний с объемомеров(5 вольт).

• Датчик ДО-10 с цифровым импульсным выходом.

• Контактный датчик типа геркон.

Управление блокировкой выдачи топлива:

• Отсечной клапан на 25 мм.(нормально закрытый)

• Отсечной клапан на 40 мм.(нормально закрытый)

• Магнитный контактор. (для управления пуском электродвигателя)
